Drehwinkelmodul für den 730D von Stahlwille

Wenn der Drehwinkel gefragt ist

Es muss nicht gleich ein neues Werkzeug sein. Wenn ein bestimmter Drehwinkel für eine spezielle Schraubverbindung gefragt ist, kann dieser jetzt mit Hilfe eines zusätzlichen Drehwinkelmoduls umgesetzt  werden. Durch die Kombination von Werkzeug und Zusatzmodul bringt Stahlwille eine neue, kostengünstige Lösung im Drehwinkelbereich auf den Markt.
Der Kauf eines Werkzeugs, mit dem sowohl Drehmoment als auch Drehwinkel eingestellt werden können, wäre spürbar teurer.

Der Wuppertaler Werkzeugspezialist entwickelte dieses Modul für den elektromechanischen Drehmoment-
schlüssel 730D, der in der Automobilindustrie, in Kfz-Werkstätten, in der Luft- und Raumfahrt sowie im Maschinen- und Anlagenbau eingesetzt wird. Sollen hier Schraubverbindungen drehwinkelgesteuert angezogen werden, wird das Drehwinkelmodul einfach auf den Drehmomentschlüssel aufgesteckt und nach der Messung wieder abgenommen. In einer erweiterten Software-Version des 730D ist die entsprechende Drehwinkelfunktion enthalten.

Die Handhabung des Drehwinkelmoduls ist einfach. Man steckt es auf das Rohr des Drehmomentschlüssels und verbindet beide mit einem Klinkensteckerkabel. Daraufhin schaltet sich das Drehwinkelmodul automatisch ein und startet seine Tarierung. Dann schaltet man den Drehmomentschlüssel ein und startet auch hier die Tarierung. Ist dieser Vorgang abgeschlossen, können der Winkelmodus, der Drehwinkelwert, das Fügemoment, der gewünschte Betriebsmodus und die Toleranzgrenzen des
Drehwinkelwertes eingestellt werden.

Wenn das eingestellte Fügemoment erreicht ist, schaltet der Drehmomentschlüssel auf die Drehwinkelmessung in Winkelgraden um. Je nachdem, welcher Betriebsmodus gewählt wurde, löst der Drehmomentschlüssel beim Erreichen des eingestellten Drehwinkels aus, oder es ertönt beim Modus „Anzeigend“ ein Signalton.

Das Drehwinkelmodul steht unter Gebrauchsmuster-
schutz.

[21.08.2008]

Fotos zum Downloaden

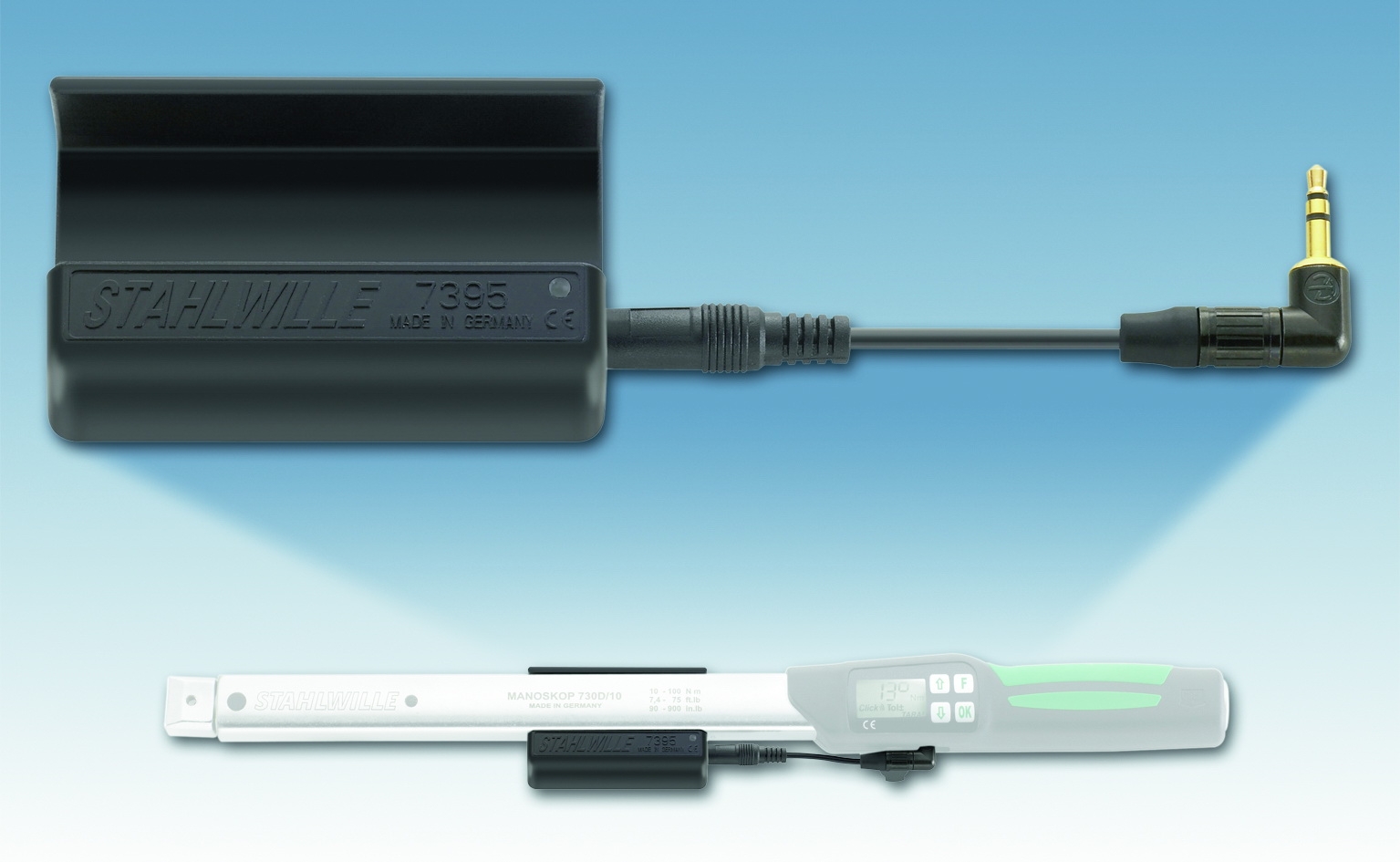

BU: Durch die Kombination des neuen Drehwinkelmoduls (im Bild oben) mit dem elektromechanischen Drehmomentschlüssel 730D bringt Stahlwille eine alternativlos kostengünstige Lösung auf den Markt.
Foto: Stahlwille
